Vierreihige

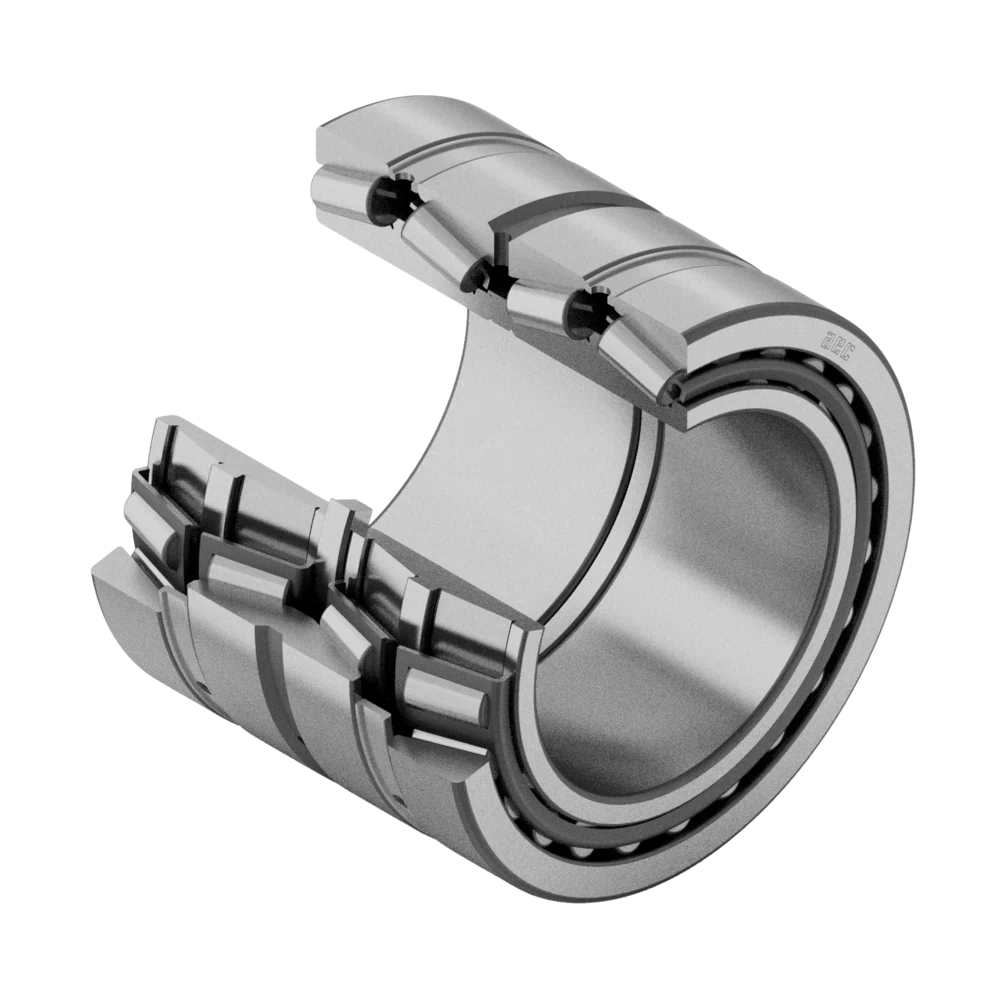

Vierreihige Kegelrollenlager verfügen über vier Sätze kegelförmiger Laufbahnen und Kegelrollen und zeichnen sich daher durch sehr hohe Tragfähigkeit und Steifigkeit aus. Die Laufbahnen und Rollen der vier Reihen sind in abwechselnder Richtung kegelförmig, sodass sie axiale Belastungen in beide Richtungen aufnehmen können.

Abhängig von der Kegelrichtung der Laufbahnen und Rollenreihen sind vierreihige Kegelrollenlager von AEC in folgenden zwei Ausführungen erhältlich:

TQI-Ausführung: Bei dieser Ausführung sind die beiden Sätze Kegelrollen und Laufbahnen Rücken an Rücken angeordnet. Sie bestehen aus drei Außenringen (auch Lagerschalen genannt) und zwei doppelreihigen Innenringen (auch Kegel genannt). Üblicherweise wird zwischen den Außenringen ein Lagerschalen-Distanzring und zwischen den Innenringen ein Kegel-Distanzring platziert, um ein bestimmtes axiales Spiel bzw. eine Vorspannung zu gewährleisten.

TQO-Ausführung: Bei dieser Ausführung sind die beiden Sätze Kegelrollen und Laufbahnen einander zugewandt. Sie bestehen aus zwei doppelreihigen Außenringen (auch Lagerschalen genannt) und drei Innenringen (auch Kegel genannt). Im Allgemeinen wird ein Becher-Distanzring zwischen den äußeren Ringen und ein Kegel-Distanzring zwischen den inneren Ringen platziert, um ein bestimmtes axiales Spiel oder eine Vorspannung zu gewährleisten.
